Modul WMS-Karten

Mit dem Zusatzmodul WMS-Karten besteht die Möglichkeit, einen Web Map Service (WMS) in Ihr Projekt zu integrieren, um somit flächendeckend Kartengrundlagen zur Verfügung zu haben. Mit dieser Schnittstelle zum Abrufen von Auszügen aus verschiedenen Kartengrundlagen wird eine flexible Bearbeitung ermöglicht, ohne diese bei den entsprechenden Ämtern anzufordern. Dieser Dienst kann alternativ oder parallel zu digitalen Karten (Geotiffs etc.) verwendet werden. Es können alle WMS-Dienste, die sich an die Spezifikationen des Open Geospatial Consortium Inc. („OpenGIS® Web Map Server Implementation Specification“) in der Version 1.1.1 oder 1.3.0 halten in ein VP-Info Projekt eingebunden werden. Dabei können verschiedene WMS-Server angefragt und dargestellt werden. Die Verwaltung erfolgt nach dem Layerprinzip, Informationen können also in der Ansicht in den Vor- oder Hintergrund gerückt oder ein- bzw. ausgeschaltet werden.


Grundsätzlich unterstützt VP-Info die Koordinatensysteme Gauß-Krüger (Streifen 2, 3, 4 und 5) und UTM (Zone 32N und 33N). Daher können auch nur Map-Server abgefragt werden, die diese Koordinatensysteme unterstützen. Dies sind nach der WMS-Spezifikation die Koordinatensysteme „EPSG:31466“ (GK2), „EPSG:31467“ (GK3), „EPSG:31468“ (GK4), „EPSG:31469“ (GK5) sowie „EPSG:25832“ (UTM 32N) und „EPSG:25833“ (UTM 33N).

Viele WMS-Dienste sind im Internet kostenfrei zugänglich (z.B. Open Street Map). Es gibt aber auch einige, für die Nutzungsbedingungen unterzeichnet werden müssen oder verschiedene Kosten anfallen. Die Regelung dieser Nutzungsbedingungen der Karten der entsprechenden WMS-Server verbleibt beim Programmnutzer.

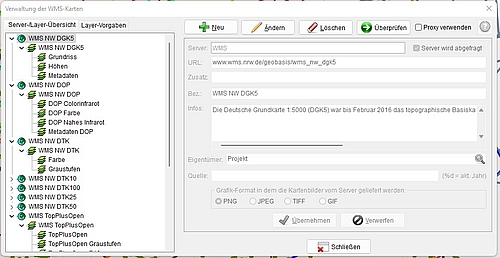

Einige WMS-Dienste verlangen bei einer Weitergabe der Kartenbilder eine entsprechende Quellenangabe. Diese kann unter der Verwaltung der Map-Server angegeben werden. Alle Quellenangaben werden als Textzeile beim Kartendruck sowie beim Druck eines Katasterbildes ausgegeben.

Die WMS-Karten können in der Grundansicht, bei der Grundnetzeingabe, als Katasterbild und beim Kartendruck verwendet werden.

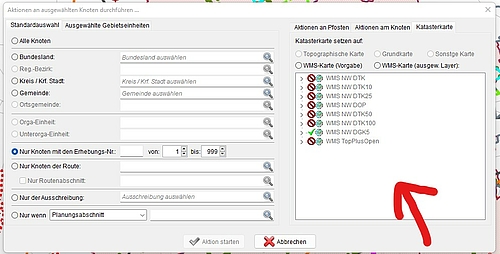

Mittlerweile wurde das WMS-Modul so erweitert, dass in einem länger bestehenden Projekt die Katasterbilder von zahlreichen Standorten gleichzeitig automatisiert auf WMS-Karten gesetzt werden können. Unter „Extras“ finden Sie den Menüpunkt „Aktionen an ausgewählten Knoten“. Dort kann im rechten Bereich des Fensters im Reiter „Katasterkarte“ die Funktion „Katasterkarte setzen auf:“ genutzt werden. Hier muss die gewünschte WMS-Karte ausgewählt werden. Im linken Bereich des Fensters müssen folglich die entsprechenden Knoten ausgewählt werden, an denen die Katasterkarte automatisiert geändert werden soll. Diese Funktion kann beliebig oft wiederholt, jedoch nicht wieder rückgängig gemacht werden.

Mit der Programmversion 6.00 wurden weitere Neuerungen beim WMS-Modul implementiert. Hat der Nutzer bisher in der Grundansicht gescrollt, wurde das Netz für die Bearbeitung „eingefroren“ bis die Kartengrundlagen für den Bereich geladen wurden. Dies führte dazu, dass erst weitergearbeitet werden konnte als die WMS-Karten vollständig nachgeladen wurden.

Um die Arbeit zu beschleunigen wurde die Aufbereitung der WMS-Karten in VP-Info 6 geändert. Die Karten werden fortan im Hintergrund geladen. Das Netz wird für die Bearbeitung während des Ladevorgangs aber nicht gesperrt. Scrollt man also in der Grundansicht, dann kann das Netz bereits angeklickt und Änderungen vorgenommen werden, auch wenn die Karten noch nicht vollständig geladen wurden. Diese erscheinen dann automatisch nach abgeschlossenem Ladevorgang. Dasselbe gilt für die Katasterkarte in der Standortinformation. Wurde bisher die Standortinformation erst angezeigt, wenn auch die Karte für den entsprechenden Standort geladen war, so öffnet sich mit VP-Info 6 die Standortinformation sofort. Die Katasterkarte taucht dann etwas verzögert auf, wenn diese vollständig im Hintergrund geladen werden konnte.

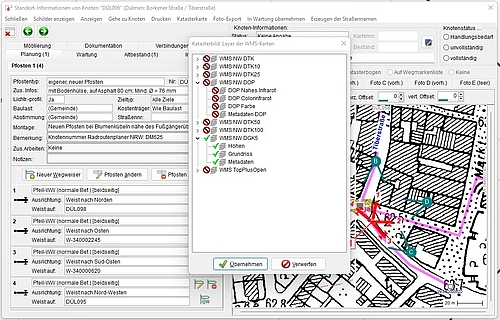

In der Standortinformation ist nun außerdem möglich über „Katasterbild“ -> „WMS-Karte (ausgew. Layer)“ den WMS-Kartenlayer für den spezifischen Standort separat auszuwählen.
