Knotenpunktsystem

Mithilfe des Zusatzmoduls „Knotenpunktsystem“ können die aus den Niederlanden stammenden und in Deutschland immer mehr zum Einsatz kommenden Knotenpunktsysteme aufgebaut und verwaltet werden.

Das Modul wurde gemäß der deutschen Systematik umgesetzt, die bereits in Nordrhein-Westfalen und Brandenburg angewandt wird. Die Knotenpunktaufsätze und Knotenpunkt-Plaketten werden in die vorhandene FGSV-Beschilderung integriert.

Da in VP-Info jeder Standort seit jeher die Bezeichnung „Knoten“ trägt, werden Knotenpunkte im Sinne des Knotenpunktsystems in VP-Info als „Netzknoten“ bezeichnet und verwaltet. Nachfolgend werden die wichtigsten Funktionen des Moduls beschrieben.

Verwaltung von Netzknoten-Teilregionen

Mithilfe des Moduls „Knotenpunktsystem“ können in VP-Info Netzknoten angelegt und diesen die Nummern 1 bis 99 vergeben werden. Da in einer VP-Info-Datenbank durchaus auch mehrere verschiedene Knotenpunktnetze (Beispiel: Jeder Landkreis besitzt ein eigenes Knotenpunktnetz) verwaltet werden sollen, besteht die Möglichkeit mehrere Teilregionen anzulegen. In jeder angelegten Teilregion können Netzknoten mit den Nummern 1 bis 99 angelegt werden.

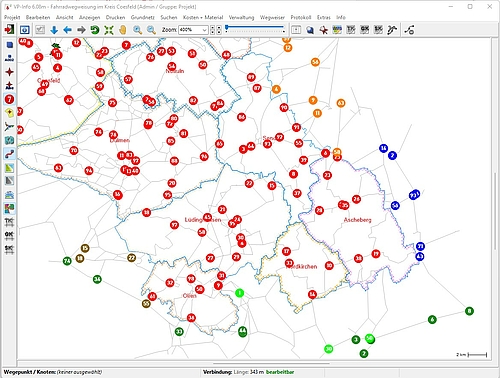

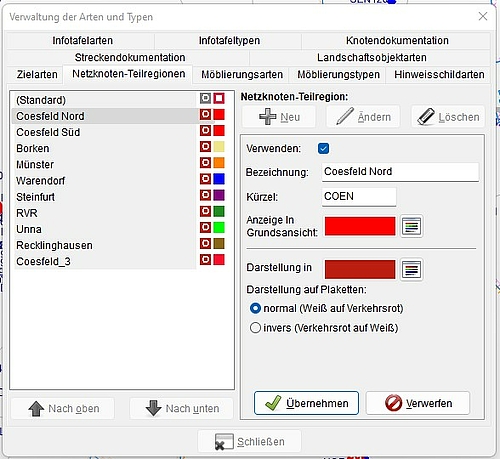

Jeder Teilregion kann eine Farbe zugewiesen werden, so dass diese farblich unterschieden werden können. In der Grundansicht von VP-Info wird demnach sofort erkennbar, welcher Teilregion welcher Knotenpunkt zugehörig ist. Zusätzlich kann für jede Teilregion angegeben werden, welche Farbe Knotenpunkthüte und Knotenpunktplaketten haben sollen.

In der Kartendruckfunktion kann ausgewählt werden, ob alle Netzknoten in derselben Farbe oder farblich unterteilt in Teilregionen visualisiert werden sollen.

Anlegen neuer Netzknoten (Knotenpunkte)

Im Informationsfenster, in dem u.a. auch Ziele, Zielstrecken, touristische Routen und Streckendokumentationen verwaltet werden, gibt es einen zusätzlichen Reiter mit der Bezeichnung „Netzknoten“. In diesem Fenster werden die Netzknoten und Netzknotenstrecken verwaltet.

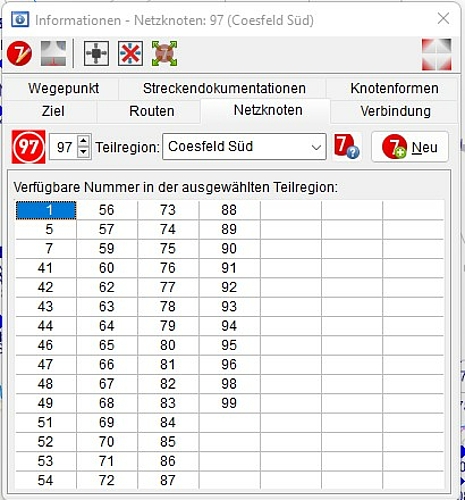

Über den Button „blaues Fragezeichen“ kann eingesehen werden, welche Knotenpunktnummern der ausgewählten Netzknoten-Teilregion noch nicht vergeben wurden.

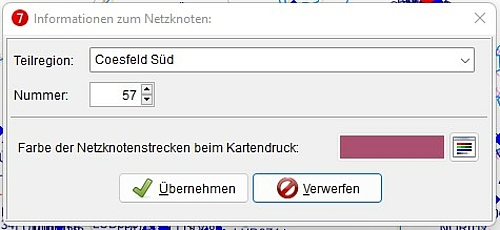

Über den Button „neu“ können neue Netzknoten angelegt werden. Nachdem in der Grundansicht ein Standort für einen neuen Netzknoten durch einen Mausklick ausgewählt wurde, kann bei dem sich öffnenden Fenster „Informationen zum Netzknoten“ die Teilregion und die Netzknotennummer frei vergeben werden. Eine Netzknotennummer kann je Teilregion nur einmal vergeben werden.

Anlegen von Netzknotenstrecken

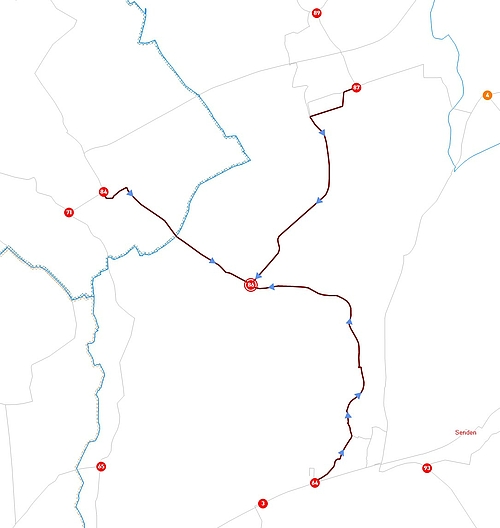

Damit die Knotenpunkt-Plaketten mit den dazugehörigen Nummern an den Vollwegweiserstandorten automatisch ermittelt und angezeigt werden, müssen zunächst für jeden Netzknoten Netzknotenstrecken angelegt werden. Die Eingabe der Netzknotenstrecken in VP-Info erfolgt genauso wie die Eingabe von Zielstrecken. Netzknotenstrecken können analog zu Zielstrecken verkürzt, verlängert, verlegt oder gelöscht werden.

Visualisierung der Netzknotenaufsätze und Knotenpunkt-Plaketten in der Standortansicht

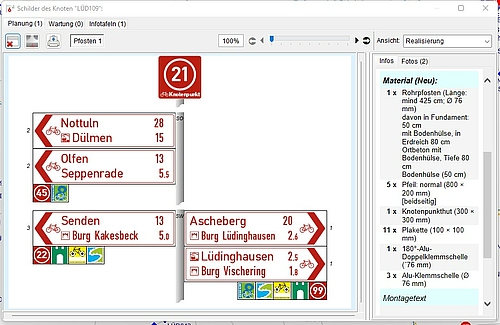

Wurden alle Netzknoten mit den dazugehörigen Netzknotenstrecken angelegt, werden die Netzknotenaufsätze und Knotenpunkt-Plaketten bei der Eingabe von Wegweiserdaten an Standorten mit Vollwegweisern automatisch ermittelt. Über den Button „Schilder anzeigen“ werden die Aufsätze und Plaketten am jeweiligen Pfostenstandort entsprechend visualisiert. Das für die Umsetzung benötigte Material wird ebenfalls berücksichtigt und angezeigt.

Im Wartungsmodul kann den Netzknotenaufsätzen und den Knotenpunkt-Plaketten ein Zustand vergeben werden.

Verwaltung der Netzknotenaufsätze und Knotenpunkt-Plaketten in der Kosten- und Materialermittlung

Durch die automatisierte Erzeugung des benötigten Materials am jeweiligen Standort kann der Materialbedarf zur Umsetzung des Knotenpunktsystems im Zusatzmodul „Kosten- und Materialermittlung“ ermittelt werden.

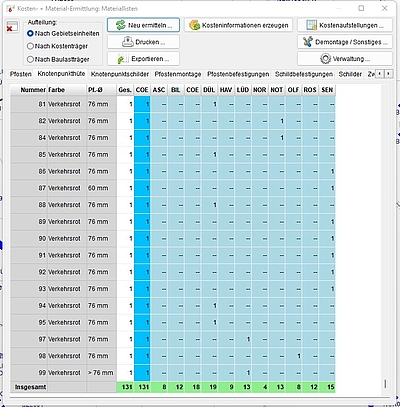

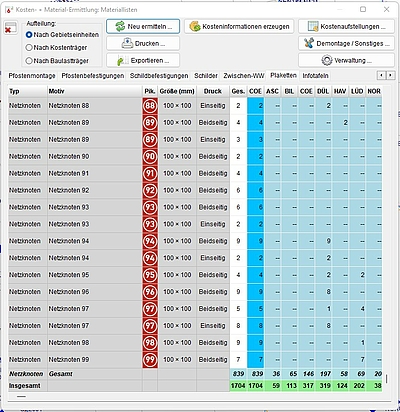

Die Netzknotenaufsätze werden im Reiter „Knotenpunkthüte“ gelistet. Die Knotenpunkt-Plaketten werden zusammen mit den touristischen Routen im Reiter „Routenplaketten“ verwaltet.
